二.继电器和蜂鸣器

蜂鸣器和继电器

继电器

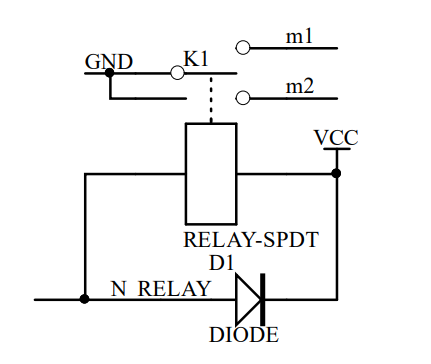

原理图：

原理：通电导线产生磁场，把K1吸下来。

可以理解为单刀双掷开关。K1控制m1和m2。

只要让N RELAY低电平即可。

这个二极管的作用大概是当断电的时候，保护电路？

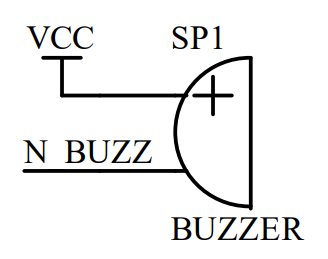

蜂鸣器

让蜂鸣器工作的话只要在N BUZZ接入低电平即可。

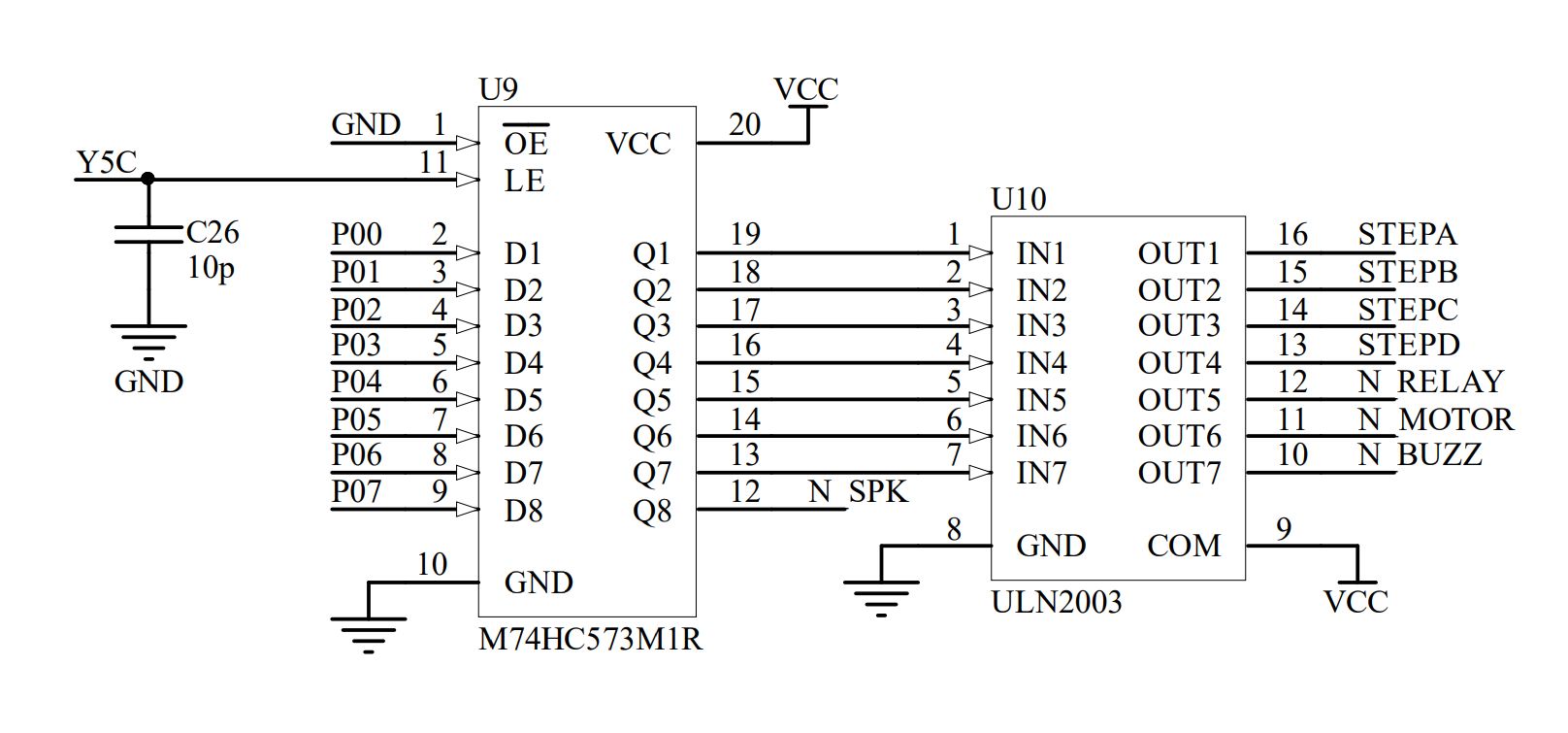

然后我们在原理图上找这两个口。

ULN2003是双极型线性集成电路。

内部原理就是一个非门。

输入高输出低，输入低输出高。如果用它来控制电机，那么只能实现单方向的控制。

左边还是一个锁存器。

于是通路就是：

N RELAY—-P04—-Y5C

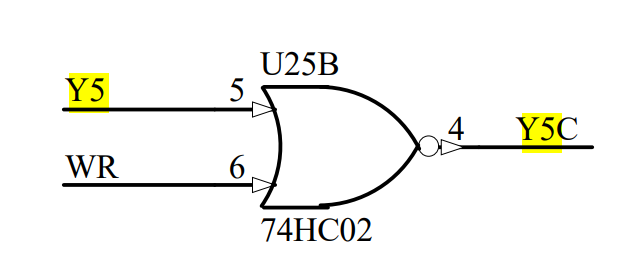

Y5C和一个或非门连在一起，由Y5控制

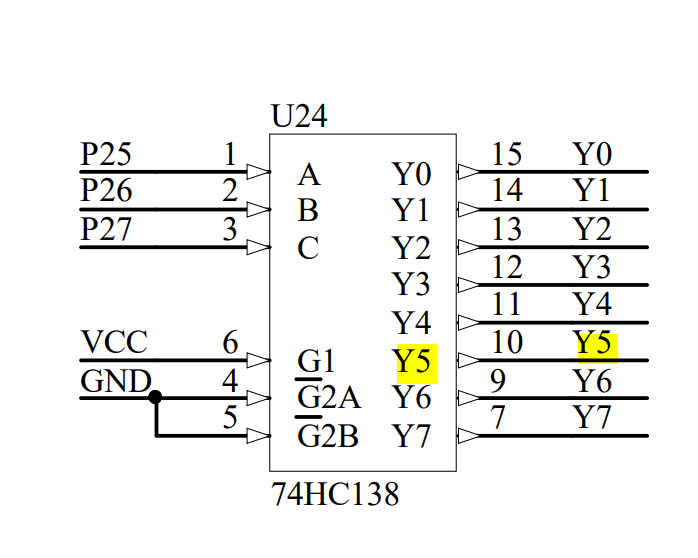

Y5的尽头是一个译码器，我们之前说过了。

所以，最终我们让这三个口从下到上依次取值101，Y5最终就会输出一个低电平，Y5C就是高电平。

最后，我们让P00-P07取值为00001000，换算为十六进制为10

即:

P0 = 0x10;

同理，我们让继电器打开的话，P0-P7取值为01000000，即：

P0 = 0x40;

都打开的话就是

P0=0x50;

都关闭的话就是

P0=0x00;

最后注意LED和继电器的初始化。
