共阳数码管

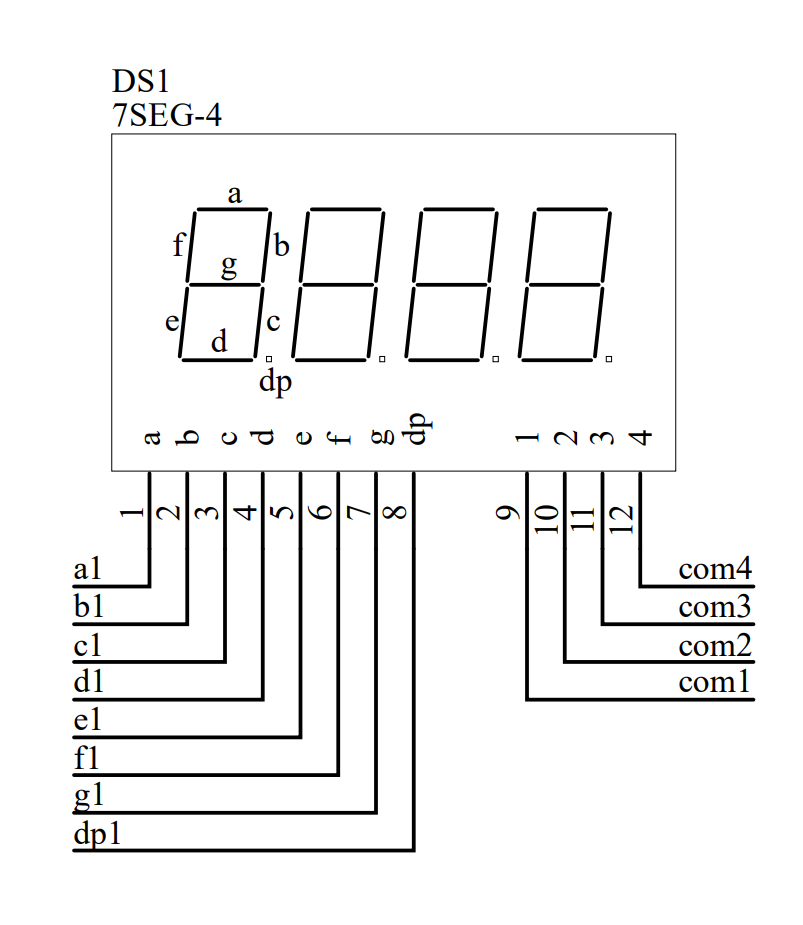

数码管就是由LED组成的。capture_20240229204119212

每个数码管的代号如图所示，按abcd顺时针走一圈即可。我们让P0=0x00就能点亮所有数码管（per)。

如果我们要让数码管成为一个2，那么就是

dp g f e d c b a
1 0 1 0 0 1 0 0

换算为十六进制就是（从右向左！！！！）

1
P0=0xa4;

同理，0的话就是

dp g f e d c b a
1 1 0 0 0 0 0 0

即:

1
P0=0xc0;

不过听说比赛的时候赛点资源包里面是有数码管数字的十六进制的…..

接下来我们看原理图。

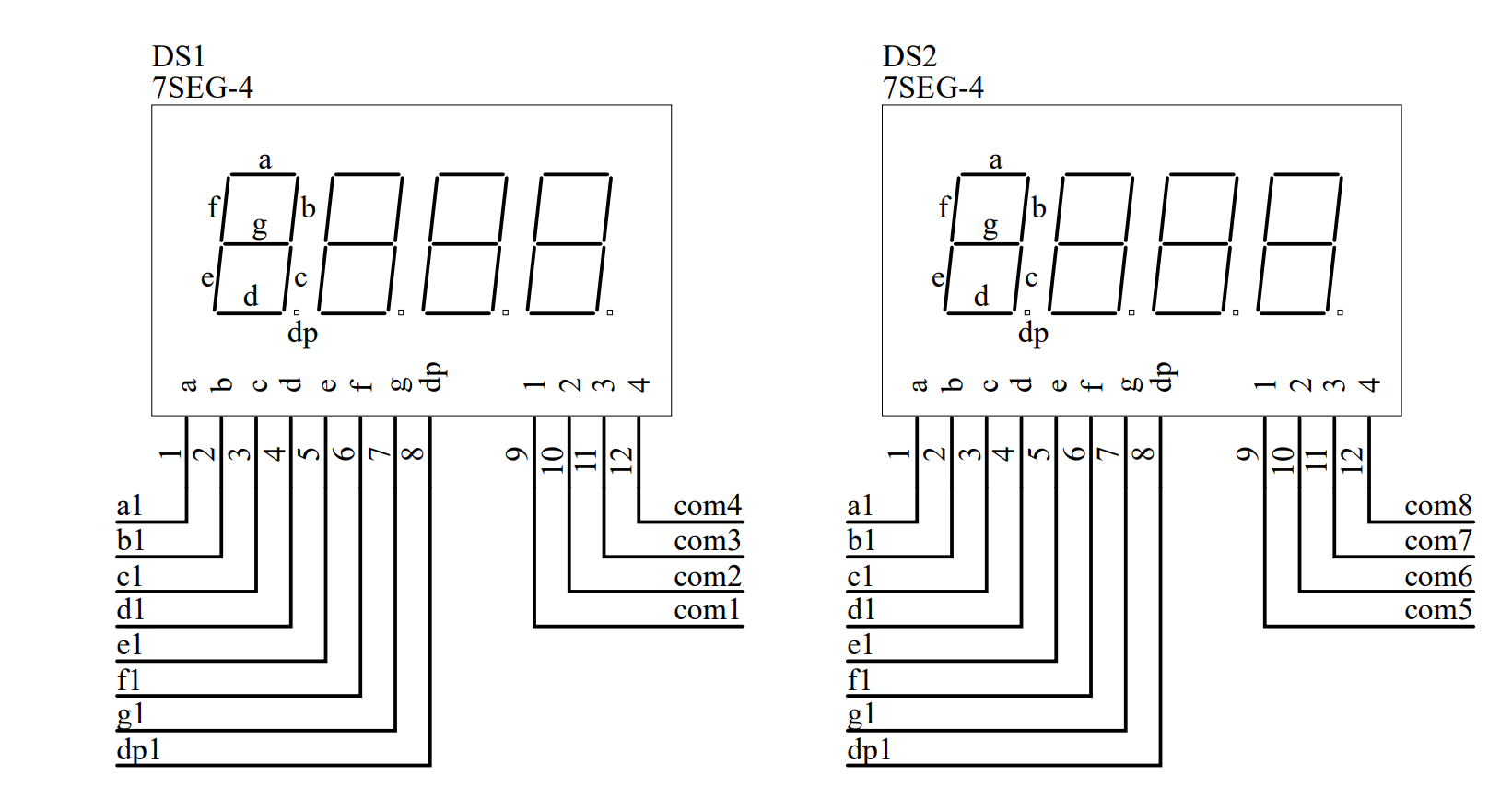

capture_20240229205434728

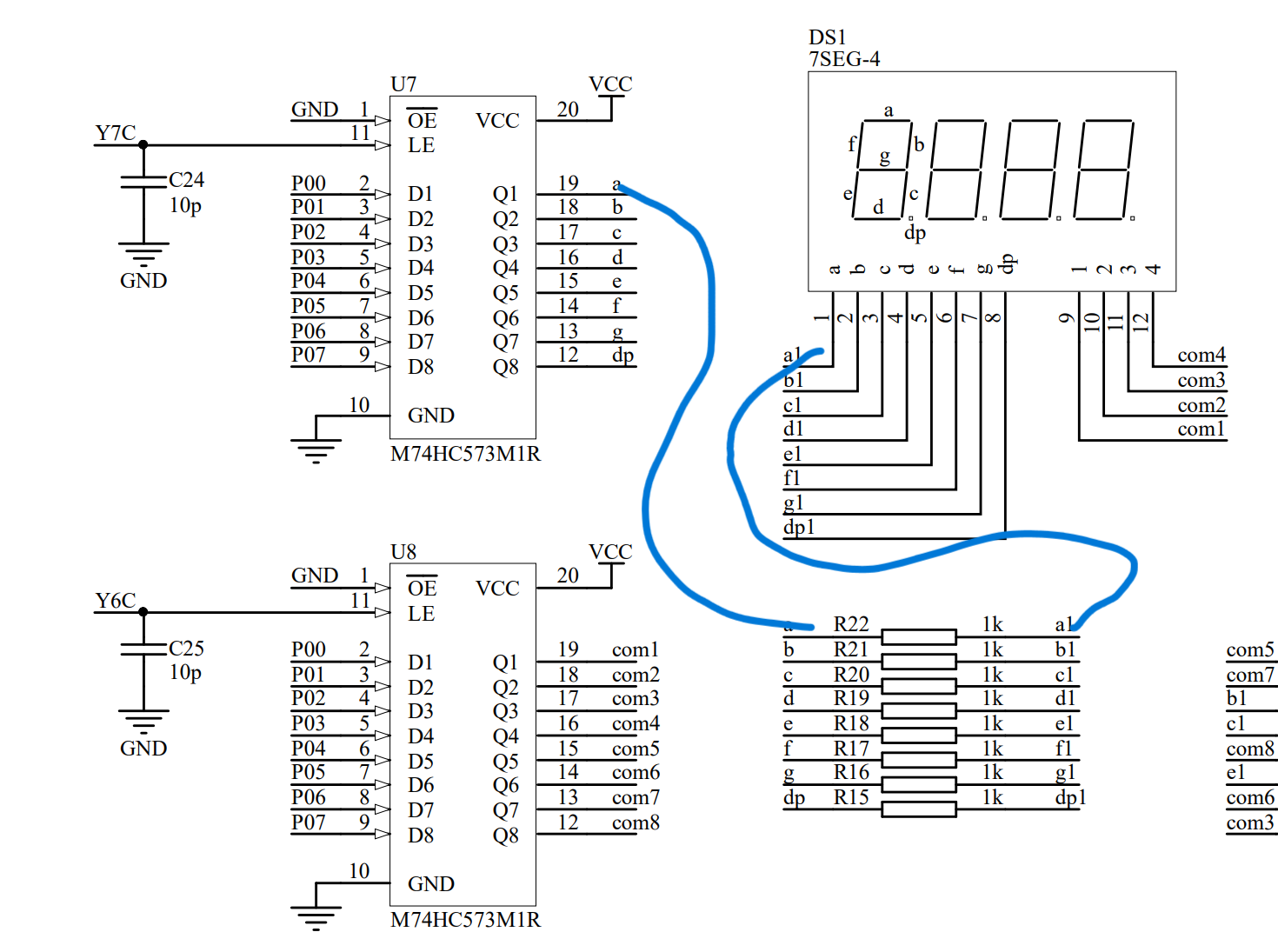

控制数码管，我们是由com公共端控制的，capture_20240229205434728

abcd口由U7控制。端口连接情况如图所示，依然存在锁存器，依然存在或非门。

com连接情况也是显而易见。由U8控制。

不过需要注意的是，我们一共有8个数码管，每个阴极a和a，b和b都是接在一起的，如果我们需要显示0，那所有数码管都会只显示0。

因此，需要的线不是72个，而是16根线。具体如何操作我们后面再说。

静态数码管

下面我们开始写代码：

1
2
3
4
5
6
7
#include <reg52.h>
#define uint unsigned int
#define uchar unsignded char
sbit LSA =P2^5;
sbit LSB =P2^6;
sbit LSC=P2^7;
code uchaar segment[10] = (0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90);//把十个数码管的数字十六进制放进一个叫 segment的数组里去。code 意思就是我们以后不会再更改它了。

capture_20240302100404991

当我们编译成功时，会看到下面状态栏里的内容capture_20240302100821624

date是程序变量大小，xdate是外部存储器，code是存放了我们刚才的数组。

我们上一次学习了LED，蜂鸣器和继电器，每次我们都要重新定义573锁存器的输出，所以，我们写一个新的函数，用来调用我们需要的功能。

函数定义如下：

1
2
3
4
5
6
7
8
9
10
void hc573(unchar channel)
{
    switch(channel)
    {
      case 4:LSC = 1;LSB = 0; LEA = 0;break;
      case 5:LSC = 1;LSB = 0; LEA = 1;break;//LED
      case 6:LSC = 1;LSB = 1; LEA = 0;break;//数码管
      case 7:LSC = 1;LSB = 0; LEA = 1;break;
     }
}

函数初始化

1
2
3
4
5
6
7
void init ()
{
   hc573(5);
   P0 =Ox00;//控制第几个数码管量
   hc573(4);
   P0 = 0xff;//数码管显示8
}

定义数码管函数：

1
2
3
4
5
6
7
void SMG(uchar seg)
{
  hc573(6);
  P0 = 0xff;
  hc573(7);
  P0 = segment[seg];
}

主函数：

1
2
3
4
5
6
7
8
void main()
{
 init();
 while(1)
    {
         SMG[7];
     }
}

然后，我们的数码管就会全部显示数字7了。

动态数码管

首先，我们的数码管是没法同时显示不同数字的。

那我们该怎么样才能让数码管同时显示不同数字呢？

我们没法改变数码管，但能用数码管欺骗我们的眼睛。

我们可以让第一个数码管显示1，然后熄灭其他数码管，再过1ms.让第二个数码管显示2，同时熄灭第一个和其他数码管，如此循环往复，就能欺骗我们的眼睛了。

这个效果叫做，余晖效应。

我们开始改代码：

1
2
3
4
5
6
7
8
void SMG(uchar pos,seg)
{
  hc573(6);
  P0 = 0x01<< （pos-1）;//（数码管位选）让一个数码管亮，pos是1，第二个pos为2.
  hc573(7);//数码管段选
  P0 = segment[seg];
  delay_ms(1);//记得在前面定义一个延时函数嗷
}

定义显示数字：20240302

1
2
3
4
5
6
7
8
9
10
11
void display()
{
   SMG(1,2);//第一位是位选，第二位是段选，这一行的意思是第一个数码管显示2
   SMG(2,0);
   SMG(3,2);
   SMG(4,4);
   SMG(5,0);
   SMG(6,3);
   SMG(7,0);
   SMG(8,2);
}

主函数

1
2
3
4
5
6
7
8
void main()
{
 init();
 while(1)
    {
         display();
     }
}

然后就完成了。

不过，我们会发现，没有亮的地方有残影。

这里，我们就需要进行数码管消隐。

数码管消隐

出现的原因就是先进行位选，再进行段选，进行第二次循环的时候，上一次段选的状态会延续到我下一次位选。这样就会出现残影。

解决方法就是直接在每一次循环的时候，在位选前面加一次段选，令P0 = 0xff；

于是，我们进行消隐处理后的代码就是：

1
2
3
4
5
6
7
8
9
10
void SMG(uchar pos,seg)
{
  hc573(7);         //消隐
  P0 = 0xff;
  hc573(6);         //数码管位选
  P0 = 0x01<< （pos-1）;
  hc573(7);         //数码管段选
  P0 = segment[seg];
  delay_ms(1);
}

数码管特殊字符

字母

字母的话我们和数字方法一样，这里不过多赘述。

当我们需要调用的时候，记得在我们放入字母的segment数组中进行调用。

我们的数码管显示函数是这样的：

1
2
3
4
5
6
7
8
9
10
11
void display()
{
   SMG(1,2);
   SMG(2,0);
   SMG(3,2);
   SMG(4,4);
   SMG(5,0);
   SMG(6,11);//后三个数码管就会显示我们已经编辑好的字符。
   SMG(7,12);
   SMG(8,13);
}

小数点

如果是显示小数点的话，那我们让dp输出为0就好了，这样的话我的数字要全部重新写。当然我们还有更加便捷的方法。

我们先举个狸子：

如果是显示数字1

11111001

变为

01111001

这里改变的只有最后一位，所以我们的思路就是保留前七位，更改最后一位。

这里我们使用&运算符。

&和1效果为保留，&0效果就是清除。

所以，我们搞出来一个

01111111就可以把最后一位的dp位置清除为0.

所以，我们的代码更改为:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
void SMG(uchar pos,seg)
{
  hc573(7);
  P0 = 0xff;
  hc573(6);
  P0 = 0x01 << （pos-1）;
  hc573(7);
  P0 = segment[seg];
  delay_ms(1);
}

void SMG1(uchar pos,seg)//让每一数字显示小数点
{
  hc573(7);
  P0 = 0xff;
  hc573(6);
  P0 = 0x01 << （pos-1）;
  hc573(7);
  P0 = segment[seg]&0x7f;//清除最后一位
  delay_ms(1);
}

显示函数更改为：

1
2
3
4
5
6
7
8
9
10
11
void display()
{
   SMG(1,2);
   SMG(2,0);
   SMG(3,2);
   SMG(4,4);
   SMG(5,0);
   SMG1(6,11);//这样就好了。
   SMG1(7,12);
   SMG1(8,13);
}
