蓝桥杯大模板
工程文件夹的建立
首先建立文件夹，包含两个文件夹

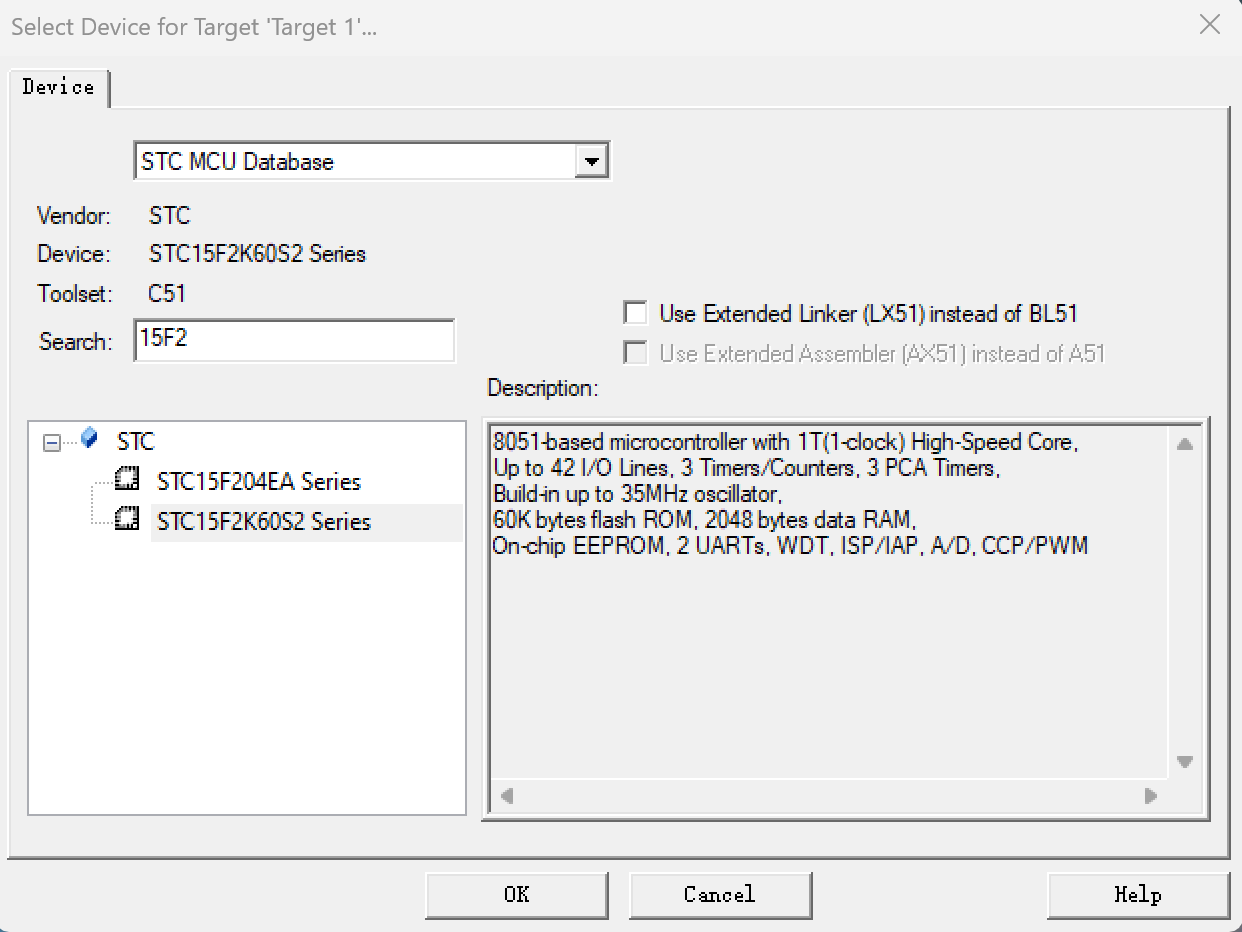

接着new project，命名文件为LED，选择芯片
魔术棒勾选生成HEX文件魔术棒选择头文件路径Driver
底层文件的编写
1.第一个底层：init（初始化）
两个文件
init.c和init.h

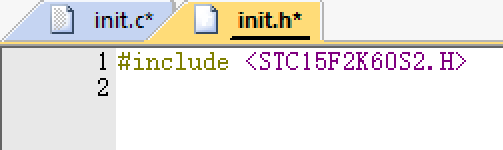

.h文件引用自身的头文件
双击driver，把init.c引用进文件夹。并在c引用h自身，h文件引用单片机型号头文件
初始化函数（关闭继电器蜂鸣器）
1
2
3
4
5
6
7
8
9
10
| #include <init.h>
void system_init()
{
P0 = 0xff;//开锁存器
P2 = P2 & 0x1f | 0x80;
P2 &= 0x1f;//用完即关
P0 = 0x00;
P2 = P2 & 0x1f | 0xa0;
P2 &= 0x1f;
}
|

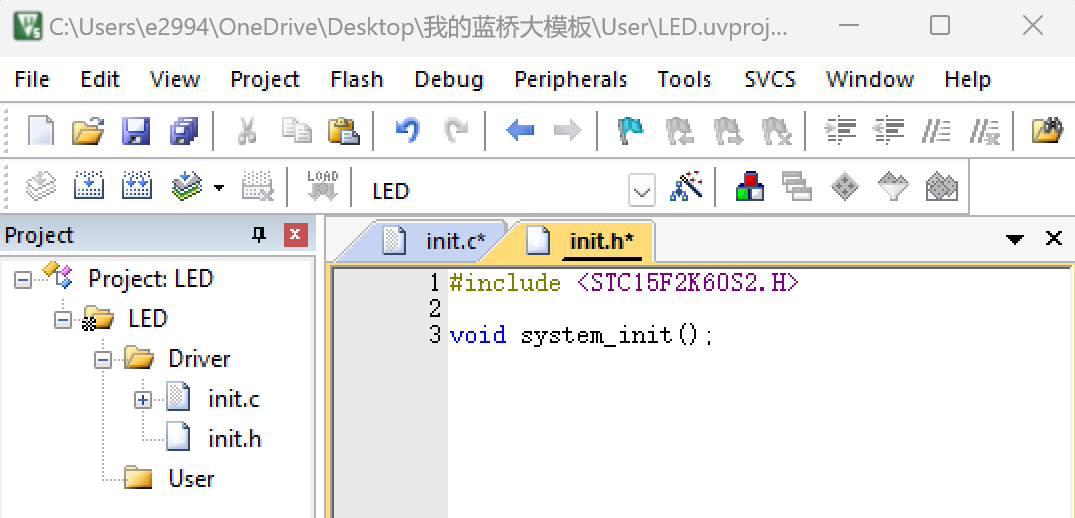

接着在.h里声明该函数：
第二个底层：LED.c
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| #include <LED.h>
void LED_disp(unsigned char addr,enable)
{
static unsigned char temp = 0x00;
static unsigned char temp_old = 0xff;
if(enable)
temp |= 0x01 << addr;
else
temp &=~(0x01 << addr);
if(temp != temp_old)
{
P0 = ~temp;
P2 = P2 & 0x1f | 0x80;
P2 = P2 & 0x1f;
temp_old = temp;
}
}
|
仍然是两个文件。
双击driver，把LED.c引用进文件夹。并在c引用h自身，h文件引用单片机型号头文件
第三个底层：独立按键和矩阵键盘
.c
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| #include <Key.h>
unsigned char Key_Read()
{
unsigned char temp = 0;
P44 = 0;P42 = 1;P35 = 1;P34 = 1;//第一列（0为选中）
if(P33 == 0) temp = 4;
if(P32 == 0) temp = 5;
if(P31 == 0) temp = 6;
if(P30 == 0) temp = 7;
P44 = 1;P42 = 0;P35 = 1;P34 = 1;//第二列
if(P33 == 0) temp = 8;
if(P32 == 0) temp = 9;
if(P31 == 0) temp = 10;
if(P30 == 0) temp = 11;
P44 = 1;P42 = 1;P35 = 0;P34 = 1;第三列
if(P33 == 0) temp = 12;
if(P32 == 0) temp = 13;
if(P31 == 0) temp = 14;
if(P30 == 0) temp = 15;
P44 = 1;P42 = 1;P35 = 1;P34 = 0;//第四列
if(P33 == 0) temp = 16;
if(P32 == 0) temp = 17;
if(P31 == 0) temp = 18;
if(P30 == 0) temp = 19;
return temp;
}
|
需要注意的是，独立按键和矩阵按键是通过开发板的跳线帽进行选择的。
但是仿真的芯片并非蓝桥比赛的板子，矩阵按键有些端口和蓝桥不一样，这里我们以蓝桥的板子为主。
第四个底层：共阳极数码管
.c
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| #include <Seg.h>
unsigned char seg_dula[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff,0x88};
unsigned char seg_wela[] = {0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
void Seg_Disp(unsigned char wela,dula,point)
{
P0 = 0xff;
P2 = P2 & 0x1f | 0xe0;
P2 &= 0x1f;
P0 = seg_wela[wela];
P2 = P2 & 0x1f | 0xc0;
P2 &= 0x1f;
P0 = seg_dula[dula];
if(point)
P0 &= 0x7f;
P2 = P2 & 0x1f | 0xe0;
P2 &= 0x1f;
}
|
熟练使用ISP烧录工具，内含部分范例程序。
主函数建立

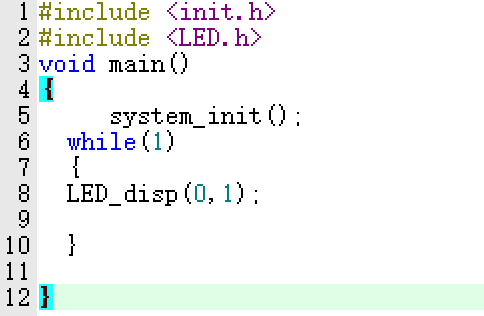

分别引用之前的两个底层到主函数里，我们测试led模块和初始化是否正常：
第一位是第几个（第一位是0，第二位是1.）第二位是是否亮（1为亮）

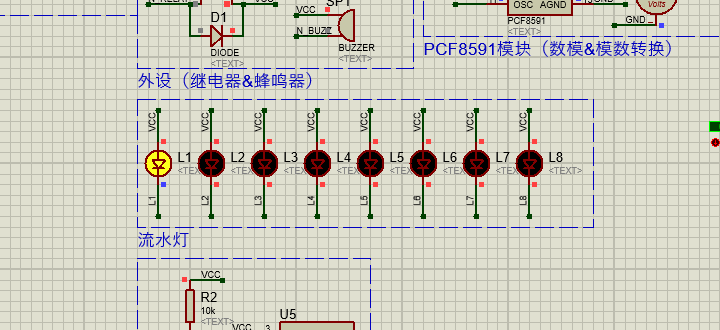

放入仿真里运行
十分稳健。
