七.DS1302时钟模块

DS1302时钟模块

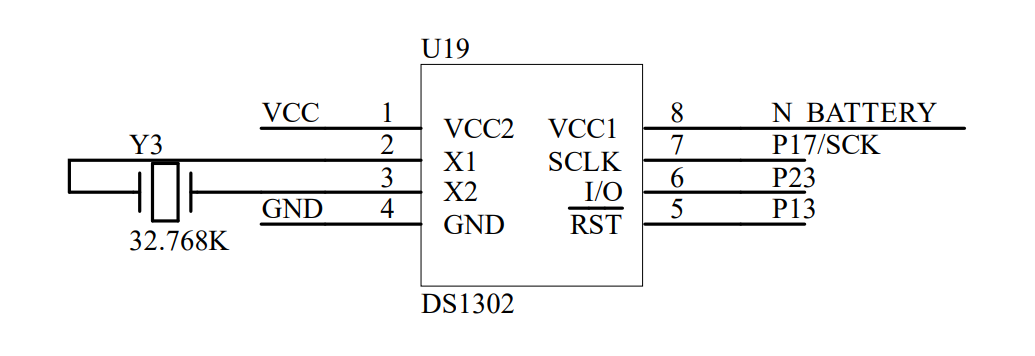

原理图

我们可控的引脚为5，6，7，P13为复位，P23输入数据，P17为时钟引脚。其余口是已经配置好的。

功能实现

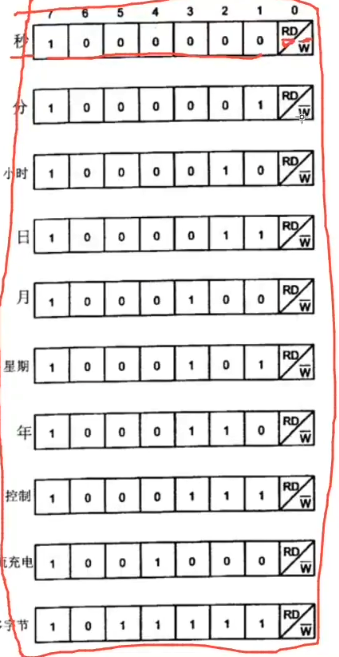

如果要写入s，秒的地址为10000000（0x80），读时末位为1。

如果要写入57，用bcd码写入，把57化为16进制：0x57.

所以是先选中，再写入。

小时位如果是12小时制的，通过第三位判断上午下午。

12小时：0x12.

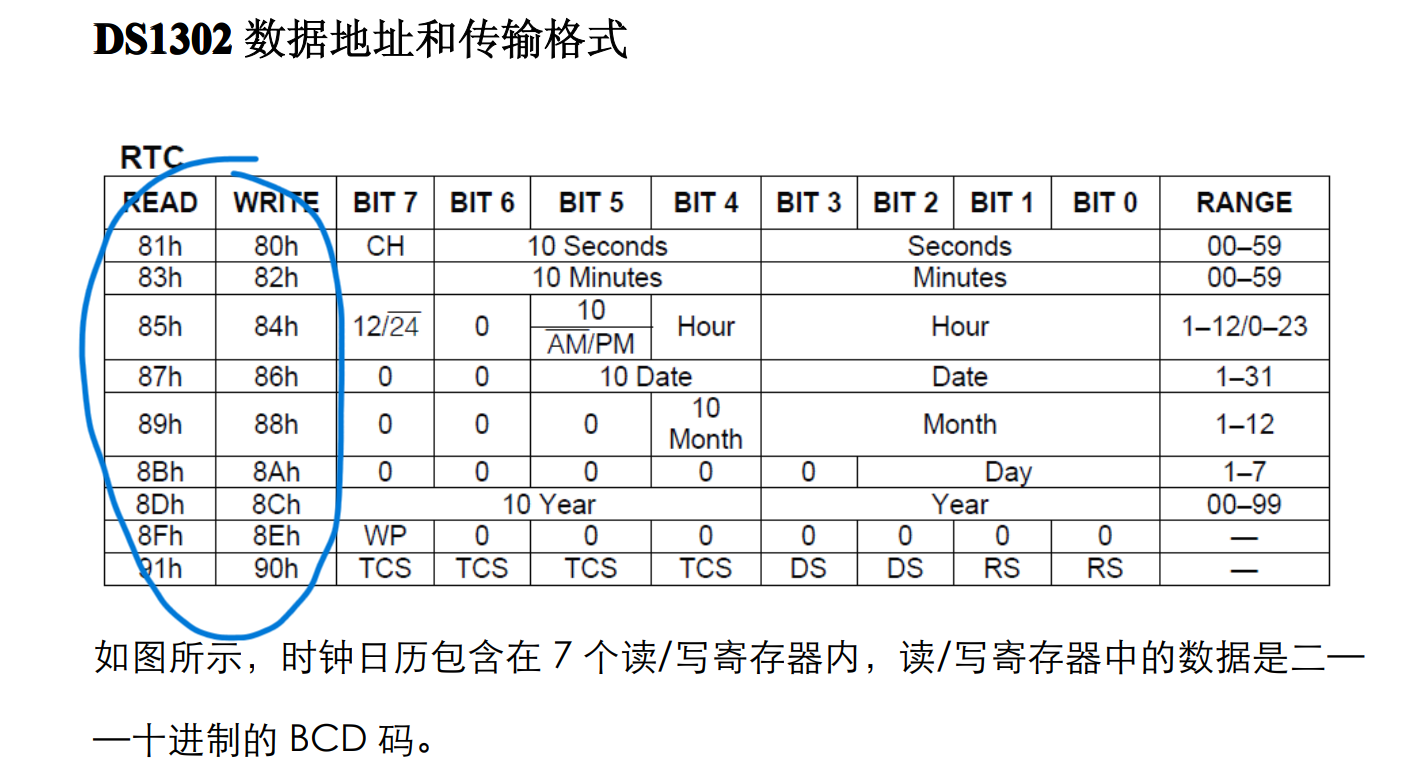

数据地址

画圈的就是读取和写入数据所调用的地址。

当复位拉高时才能进行数据写入

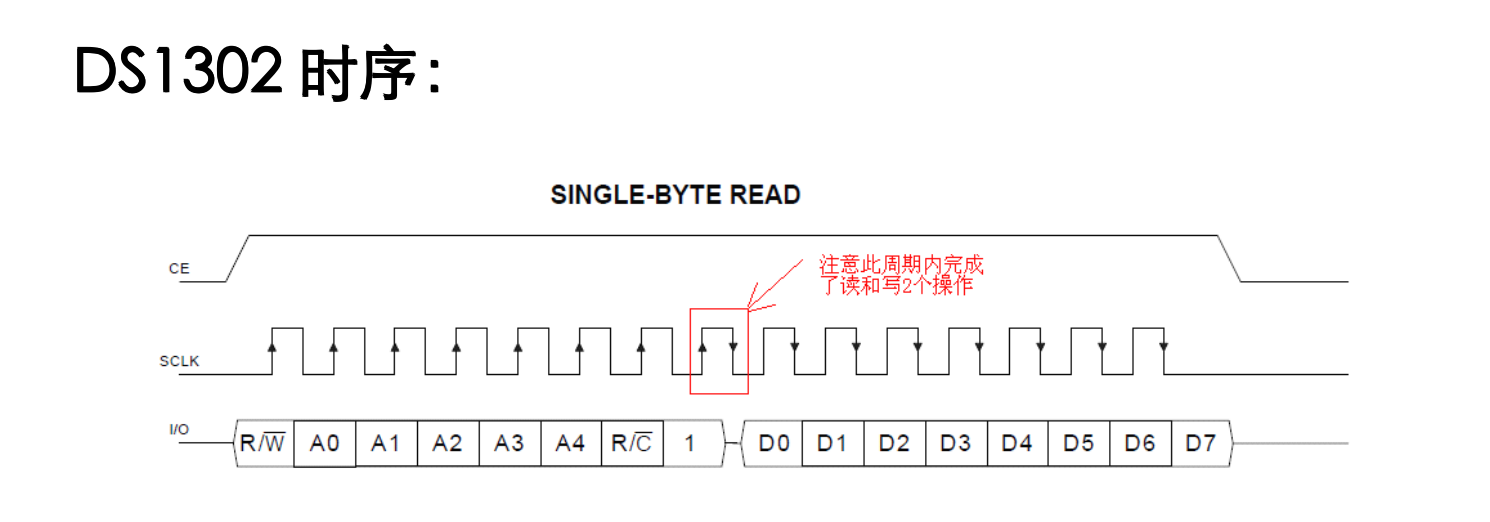

数据由上升沿开始读取，每一位是在每一个上升沿才会读。

写入函数定义

void write_ds1302(unsigned char temp)
{
     unsigned char i;
     for(1=0;i<8;i++)
     SCK=0;//打开复位，开始读取
     SDA=temp&0x01;//屏蔽高七位，保留最后一位为1
     temp>>=1;//左移一下，此时，产生上升沿，读取第一位
     SCK=1;
}

第二次循环就是第二位为1，那就会读取第二位，循环八次，我会把我需要的数据写入。

void write_ds1302_byte(unsigned char address,unsigned char dat)
{
      RST=0; _nop_();//复位拉低，等待
      SCK=0; _nop_();//RST拉低，等待
      RST=1; _nop_();//复位拉高，等待
      write_ds1302(adress);//先写地址
      write_ds1302(dat);//再写数据
      RST=0;//复位拉低，结束
}

读取函数定义

读取的时候是下降沿。

unsigned char Read_Ds1302_Byte ( unsigned char address )
{
 	unsigned char i,temp=0x00;
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
 	RST=1;	_nop_();
 	Write_Ds1302(address);
 	for (i=0;i<8;i++)
 	{
		SCK=0;
		temp>>=1;
 		if(SDA)//如果SDA为真1，那么temp或10000000，
 		temp|=0x80;
 		SCK=1;//拉高后
	}
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
	SCK=1;	_nop_();
	SDA=0;	_nop_();
	SDA=1;	_nop_();
	return (temp);
}

第一次循环之后，我的数据为100000000，第二次循环，1右移一位，再次判断SDA,循环八次就能读出所有数据了。

值得庆幸的是，这两个底层官方在赛点数据包里提供了。

外设添加

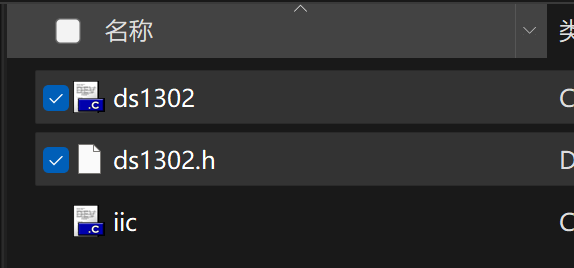

在赛点资源包里添加头文件
